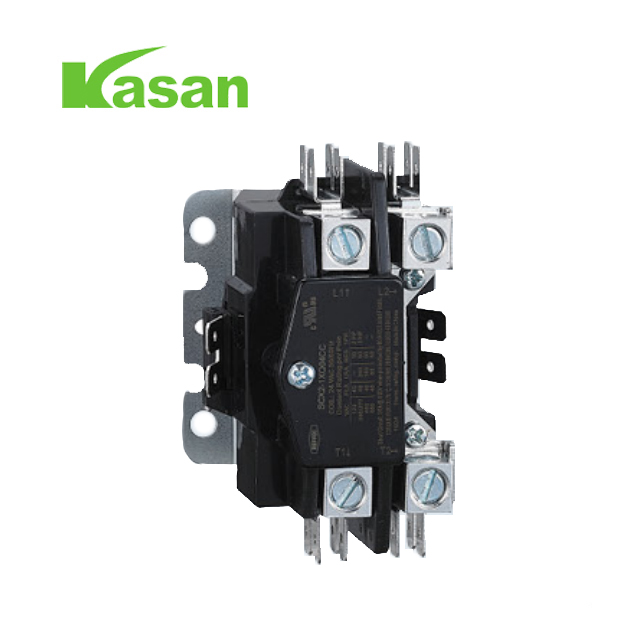

2-polni kontaktor 24v tuljava Kontaktor za določene namene Kontaktor za izmenični tok klimatske naprave

Obseg uporabe

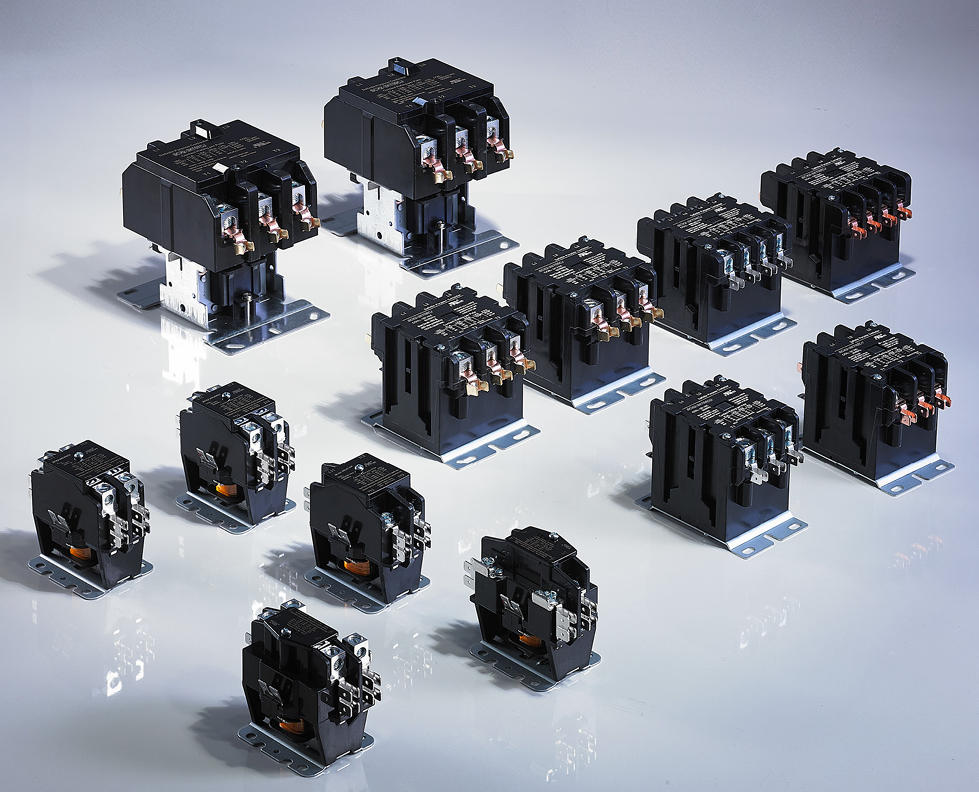

Kontaktorji za določen namen serije SCX2 so primerni za komercialne aplikacije, vključno s klimatskimi napravami, hlajenjem, uporovnim ogrevanjem. razsvetljavo in številne druge instalacije, kjer je potreben nizkocenovni visoko zmogljiv kontaktor. Te naprave ponujajo prilagodljivost in so zasnovane tako, da dosegajo ali presegajo

električne in mehanske zahteve, kot jih določa standard za kontaktorje za določen namen UL/CSA.

Ocene električnih kontaktov: 20A-90A

električne vrednosti tuljave: 24-60oV

življenjska doba, možnosti 100.000 in 250.000 ciklov.

Možnosti: 1,2,3,4 pol ustreza 24,120,240 in 480 VAC tuljavam širokemu razponu električnih nazivnih vijakov,

priključki škatle ali tlačne plošče NEMA montažna osnova.

Kompleti končnih stikal NO/NC.

Konec 10-32 modelov cre 20, 25 in 30 FLA

Modeli Box Lug-40, 50, 60,75 in 90 FLA

Temperaturno območje: - 40 ° F do + 150 ° F/- 40 ° C do + 65 ° C

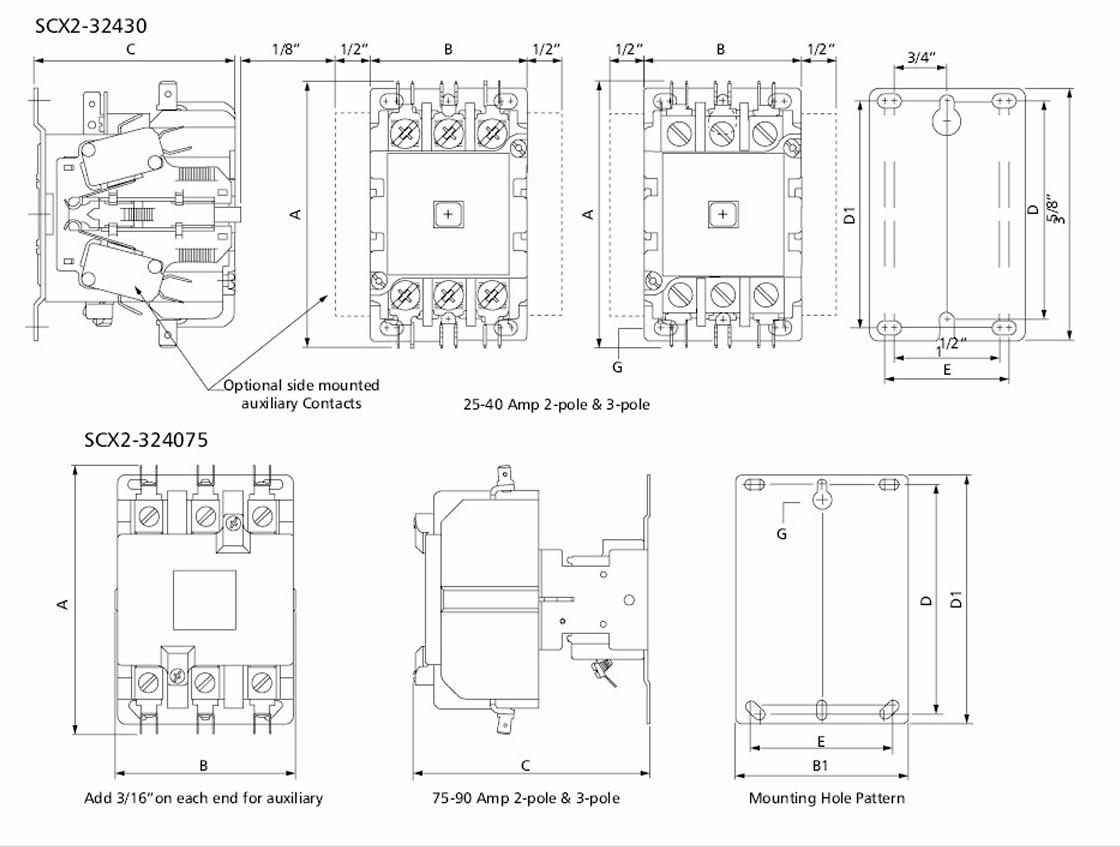

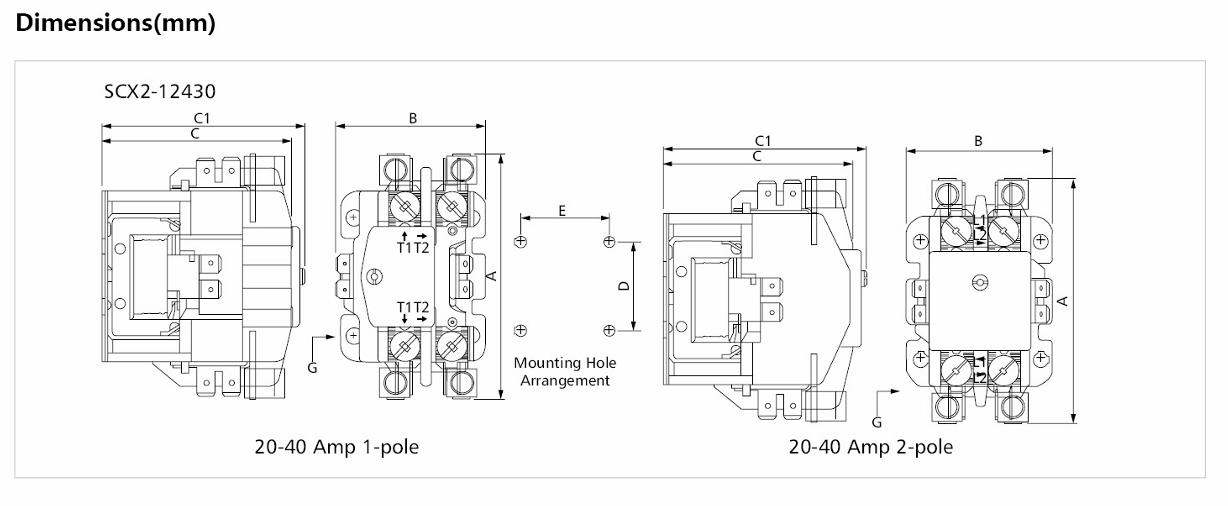

Opomba:

1. Toleranca priključka za ožičenje brez določenih dimenzij mora biti v skladu z 0,2 mm. 2. Zaklepni moment vijaka glavnega tokokroga za nazivni tok 20-40FLA 182 polov izdelkov: VIJAKI 22 IN-LBS/LUGS 40 IN-LBS Zaklepni moment vijaka glavnega tokokroga za nazivni tok 20-40FLA 384 polov in 50-60FLA izdelki: 50 IN-LBS Zaklepni moment vijaka glavnega tokokroga za nazivni tok 75-90FLA izdelki: 50 IN-LBS

Zaklepni moment vijaka pomožnega modula: 10 IN-LBS Zaklepni moment vijaka tuljave za izdelke z nazivnim tokom 20-90FLA: 10 IN-LBS3. Priključek vtičnice za hitro povezavo mora biti skladen s standardom IEC60760 in zagotavljati zanesljivo povezavo med terminalom in vstavkom, če se uporablja vložek.
