Opis

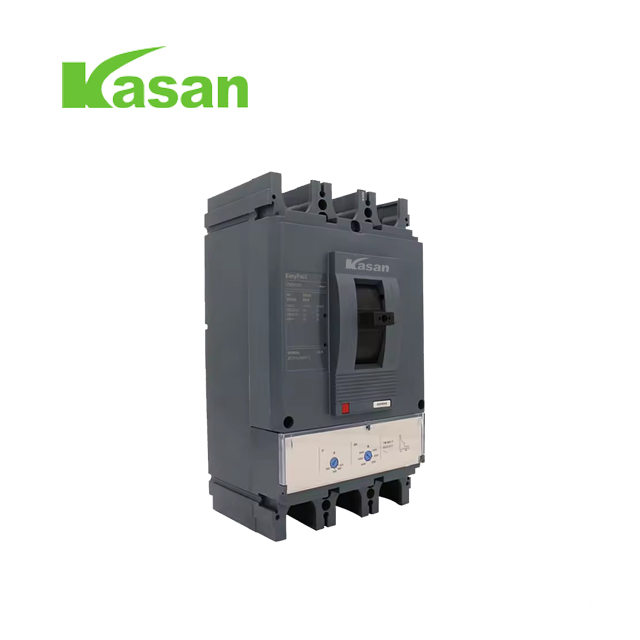

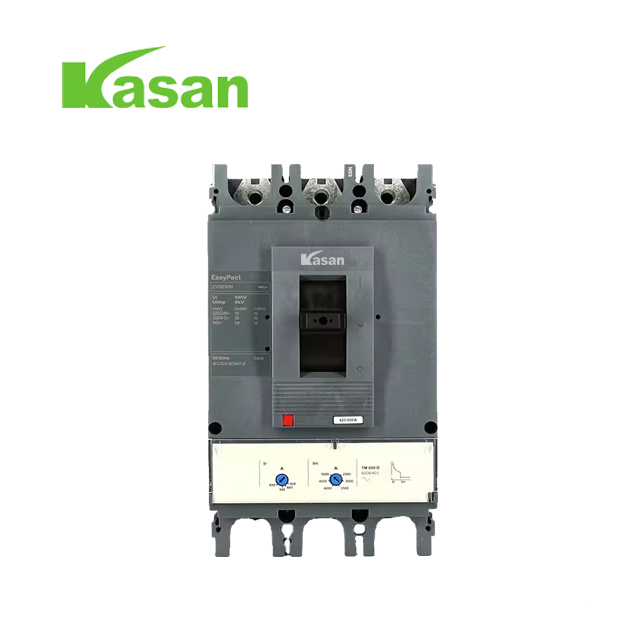

CVS400F 3P 400AMP vezja je nazivni tok 400A odklopnik iz EasyPact CVS400F. Nazivna prelomna zmogljivost (ICS) je 36KA pri 415VAC in celotna dosega z ICS = 100%ICU. Različica odklopnika je 3Poles okvir z odkrivanjem na 3Poles, priložena je tudi potovalni enoti ETS 2.3 za elektronsko zaščito. V skladu je s standardnim IEC60947-2 za del odklopnikov. Ta naprava je certificirana za delovanje v okolju stopnje onesnaževanja III, kot je opredeljeno IEC60947-1 in IEC60664-1, in spoštovana za zahteve ROHS kot evropska okoljska direktiva EC/2002/95. Montirate ga lahko s črno ploščo ali DIN Rail, tudi skozi vrata stikalne plošče razreda II brez znižanja izolacije stikalne plošče. Sprednji del preklopa nudi zaščito IP40, ko pa je opremljen podaljšani ročilni ročaj znotraj stikalne plošče, dodatno stopnjo zaščite IP54 za podaljšan rotacijski ročaj. Ta serija ima reže za električne pomožnike (MN/MX/OF/SD), odvisno od vrste potovalne enote, če je nameščen rotacijski ročaj. Fiksna dimenzija je širina 140 mm, višina 255 mm, globina 110 mm. Odklopniki CVS vezja CVS, ki so primerni za izolacijo, kot je opredeljeno v iecstandardi 60947-2. Namen izolacije je ločiti vezje Orapparatus od preostalega asistema, ki je napačen, da lahko osebje opravlja delo na izoliranem delu v popolni varnosti.B MCCB zaklepanje z zunanjimi ploščicami, ki jih uporabnik izolira in lahko vzdržuje vrat, ki se uvrščajo v razrede, ki so vrat. Iiswitchboards brez zmanjšanja izolacije theswitchboard. InstallationRequires Brez posebnega delovanja, tudi ko je odklopnik opremljen z vrtljivim ročajem.

2. specifikacija:

3 in 4 poljske različice

3 velikosti okvirja

Ocenjen tok od 16 do 630 a

Prelomna zmogljivost od 25 do 50 KA pri 400/415 V

Zaščita za zatiranje Zemlje s pripadajočim modulom Vigi

Toplotno-magnetna in elektronska zaščita, ki je na voljo za celotno ponudbo

Razširjena, nastavljiva toplotna zaščita od 0,7 do 1 -krat (TMD) ali 0,5 do 1 krat (elektronska)

3.sheetproduct nameCVS400F MCCBPole3PAmp range320A 400Abreaking capacity36KA/415 V ACelectrical durability12000 cyclesmechanical durability30000 cyclesproduct or component typeCircuit breakernetwork typeACnetwork frequency50/60 Hztrip unit nameTM-Dtrip unit technologyThermal-magneticlong time pick-up Vrsta prilagoditve IRADUSTUSTABLENG Čas Prilagoditev Območje0.7 ... 1 X Prilagoditev za zamudo TypeFixedControl TypeTogGlemounting ModeFixedMounting SupportBackPlateHeight161 MmWidth105 MMDepth86 MMproduct Teža2kg/pcStandardsen/IEC 60947
