Kako deluje odklopnik v oblikovanem ohišju?

Povzetek članka:Ta članek pojasnjuje, kako aOdklopnik v oblikovanem ohišju(MCCB) deluje, zakaj je bistvenega pomena v sodobnih električnih distribucijskih sistemih in kako ga pravilno izbrati, namestiti in vzdrževati. Obravnava tudi pogoste boleče točke strank, kot so okvare zaščite pred preobremenitvijo, nepravilno dimenzioniranje, moteče izklope in varnostna tveganja v industrijskih in komercialnih energetskih sistemih.

Kazalo

• 1. Pregled odklopnika v oblikovanem ohišju
• 2. Kako deluje MCCB
• 3. Ključne komponente znotraj MCCB
• 4. Prednosti in praktična vrednost
• 5. Kako izbrati pravi MCCB
• 6. Industrijske aplikacije
• 7. Vzdrževanje in odpravljanje težav
• 8. MCCB v primerjavi z drugimi odklopniki
• 9. Pogosto zastavljena vprašanja

1. Pregled odklopnika v oblikovanem ohišju

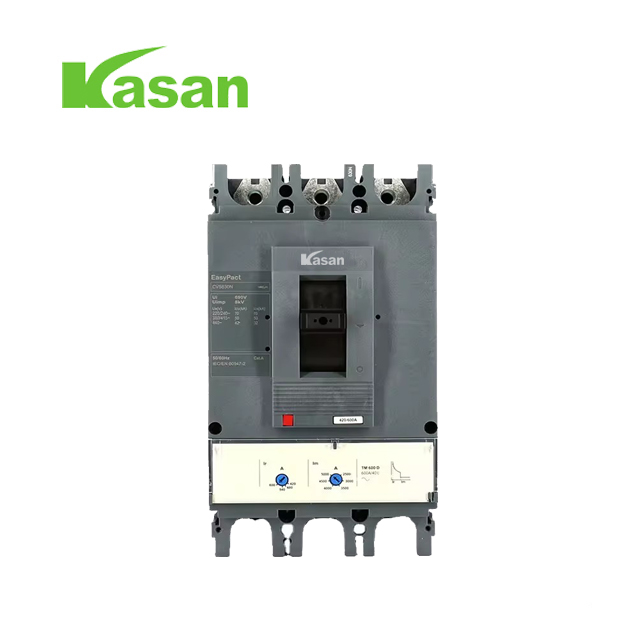

Prekinjevalec tokokroga v oblikovanem ohišju (MCCB) je električna zaščitna naprava, zasnovana za samodejni odklop tokokroga, ko pride do nenormalnih pogojev, kot so preobremenitev, kratek stik ali napaka na ozemljitvi. Za razliko od preprostih varovalk je mogoče MCCB ponastaviti in ponovno uporabiti, zaradi česar so zelo učinkoviti za industrijske in komercialne električne sisteme.

MCCB se pogosto uporabljajo v razdelilnih ploščah, sistemih za zaščito motorjev in težkih električnih inštalacijah, kjer so potrebne zanesljivost in nastavljive nastavitve zaščite.

2. Kako deluje MCCB

Načelo delovanja odklopnika v oblikovanem ohišju temelji na dveh ključnih zaščitnih mehanizmih: toplotni zaščiti in magnetni zaščiti.

• Toplotna zaščita:Bimetalni trak se upogne, ko čezmerni tok teče dlje časa, kar sproži sprožilni mehanizem.
• Magnetna zaščita:Med kratkim stikom visok tok ustvari magnetno polje, ki takoj sproži odklopnik.

Ta dvojna zaščita zagotavlja dolgoročno varnost pri preobremenitvi in ​​takojšen odziv na kratek stik. Kombinacija omogoča MCCB za zaščito občutljive opreme in preprečevanje nevarnosti požara v električnih omrežjih.

V sodobnih sistemih nastavljive nastavitve izklopa inženirjem omogočajo natančno nastavitev zmogljivosti na podlagi značilnosti obremenitve, izboljšanje stabilnosti sistema in zmanjšanje nepotrebnih izklopov.

3. Ključne komponente znotraj MCCB

MCCB je sestavljen iz več inženirskih komponent, ki skupaj zagotavljajo varno delovanje:

Vsaka komponenta prispeva k zmožnosti MCCB za obvladovanje visokih tokovnih obremenitev, hkrati pa ohranja varnost in vzdržljivost v zahtevnih okoljih.

4. Prednosti in praktična vrednost

MCCB rešujejo več pogostih industrijskih električnih izzivov:

• Preprečuje poškodbe opreme zaradi preobremenitve in kratkega stika
• Zmanjšuje čas nedelovanja z delovanjem, ki ga je mogoče ponastaviti
• Izboljša zanesljivost električnega sistema
• Ponuja nastavljive nastavitve izklopa za prilagodljivo zaščito
• Učinkovito obravnava aplikacije z visokim tokom

V primerjavi s tradicionalnimi sistemi varovalk MCCB bistveno zmanjšajo stroške vzdrževanja in izboljšajo kontinuiteto delovanja v industrijskih obratih.

5. Kako izbrati pravi MCCB

Izbira pravilnega MCCB je ključnega pomena za zagotavljanje zaščite sistema in preprečevanje neprijetnih izklopov. Ključni dejavniki vključujejo:

• Nazivni tok (In):Ustrezati mora zahtevam glede obremenitve
• Prelomna zmogljivost:Sposobnost varne prekinitve okvarjenega toka
• Vrsta krivulje potovanja:Določa občutljivost odziva
• Število polov:Na podlagi enofaznih ali trifaznih sistemov
• Okoljski pogoji:Temperatura, vlažnost in mesto namestitve

Nepravilna izbira pogosto vodi do prezgodnje okvare, pregrevanja ali nepotrebnih zaustavitev, ki so pogoste bolečine v industrijskih energetskih sistemih.

6. Industrijske aplikacije

MCCB se zaradi svoje robustnosti in prilagodljivosti uporabljajo v številnih panogah:

• Proizvodni obrati
• Poslovne zgradbe
• Podatkovni centri
• Plošče za razdelitev električne energije
• HVAC sistemi
• Centri za nadzor motorjev

V teh okoljih sta neprekinjeno napajanje in zaščita pred električnimi napakami ključnega pomena za varnost in učinkovitost delovanja.

7. Vzdrževanje in odpravljanje težav

Pravilno vzdrževanje zagotavlja dolgoročno delovanje MCCB. Običajne prakse vključujejo:

• Redno pregledovanje terminalov za znake pregrevanja
• Občasno preizkušanje funkcij potovanja
• Čiščenje prahu in umazanije iz ohišja
• Preverjanje mehanske obrabe v stikalnih komponentah

Pogoste težave vključujejo:

• Moteče spotikanje zaradi nepravilne velikosti
• Nesprožitev zaradi mehanske obrabe
• Pregrevanje zaradi ohlapnih povezav

Zgodnje odkrivanje teh težav prepreči drage izpade sistema in poškodbe opreme.

8. MCCB v primerjavi z drugimi odklopniki

Ta primerjava poudarja, zakaj so MCCB prednostni v okoljih z visoko obremenitvijo, kjer sta fleksibilnost in zanesljivost bistvenega pomena.

9. Pogosto zastavljena vprašanja

V1: Kaj je glavni namen MCCB?
Ščiti električne tokokroge pred preobremenitvami in kratkimi stiki s samodejnim odklopom napajanja.

V2: Ali je mogoče MCCB ponovno uporabiti po sprožitvi?
Da, MCCB so zasnovani za ponastavitev in ponovno uporabo po odpravi napak.

V3: Kako dolgo traja MCCB?
Običajno 10–20 let, odvisno od pogojev uporabe in vzdrževalnih praks.

V4: Kaj povzroča moteče sprožitve MCCB?
Nepravilen izračun obremenitve, nestabilno napajanje ali nepravilne nastavitve odklopa.
